| Marchio: | YOUWEI |
| Numero di modello: | YW-18182Z3 |
| MOQ: | 100 |
| prezzo: | USD 3.5-4.5 UNIT |
| Tempo di consegna: | 5-7 giorni lavorativi |
| Condizioni di pagamento: | T/T, Western Union, MoneyGram, D/A, L/C, Paypal |
Caratteristiche del prodottodel modulo di posizionamento GNSS
• basato su un singolo chip GNSS ad alte prestazioni AT6558R
• 72 canali in modalità Ricerca
• Sensibilità di acquisizione a freddo di -147 dBm e sensibilità di tracciamento di -162 dBm
• Rate di aggiornamento della navigazione fino a 5 Hz
• Supporta due sistemi GPS/QZSS, Beidou, GLONASS, Galileo, SBAS simultaneamente grazie al supporto del firmware
• Supporta AGPS
• TCXO,LNA,SAW,RTC integrati
• Dimensioni compatte, adatte ad applicazioni a bassa densità
• Supporto dello standard NMEA
• Supporta la crittografia dei dati
Antennadel ricevitore del modulo di localizzazione GPS
I moduli YW-18182Z3 sono progettati per l'uso con antenne passive e attive.
| Parametro | Specificità |
| Tipo di antenna passiva | 18.1*18.1*2 mm |
| Guadagno minimo | 15 dB (per compensare la perdita di segnale nel cavo RF) |
| Raccomandazioni per le antenne attive | Guadagno massimo 30 dB |
| Numero massimo di rumore | 1.5 dB |

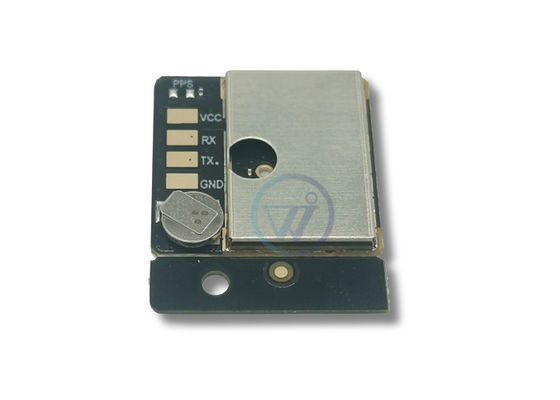

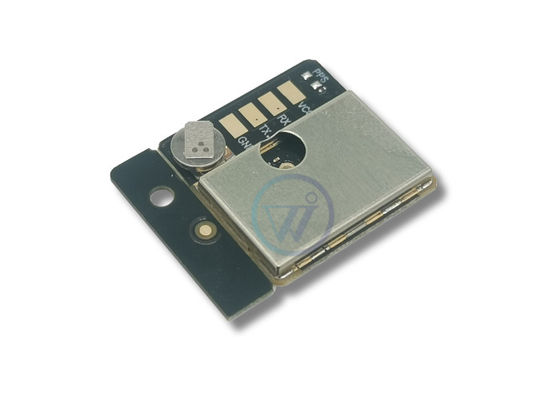

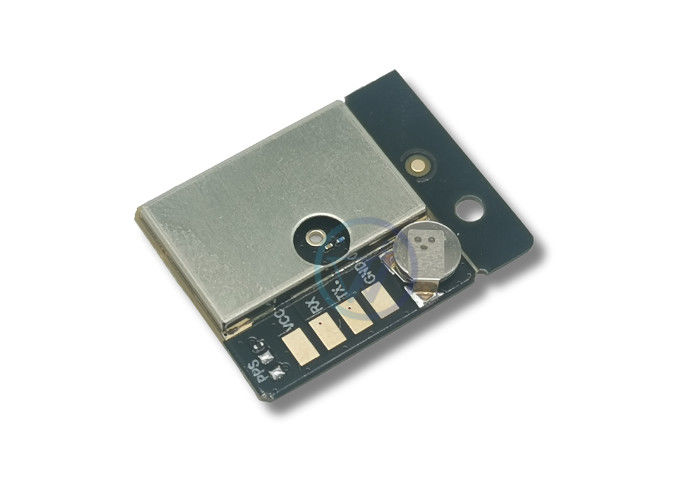

Descrizione del pin CONper il modulo GPS YW-18182Z3
| Numero PIN. | Nome del pin | I/O | Descrizione | Commento |
| 1 | VCC | Io... | Fornitura di alimentazione del modulo | Intervallo di tensione: 3V~5V |
| 2 | RXD | Io... | Input di dati seriali UART | |
| 3 | TXD | O | Uscita di dati seriali UART | |
| 4 | GND | Io... | Terreno |
| Categoria di opzione | Scelte disponibili |
| Sistemi satellitari | - GPS (L1 C/A) - GPS + GLONASS. - GPS + Galileo - GPS + BeiDou. - Multi-costellazione (tutti i sistemi) |
| Accuratezza del posizionamento | - Standard: 2,5 m (SBAS) / 5 m (autonomo) - Alta precisione: < 1m (RTK/PPK) - Submetro (con DGPS) |
| Canali | 72 canali o personalizzati |
| Categoria di opzione | Scelte disponibili |
| Tasso di aggiornamento | - 1Hz (default) - 5Hz/10Hz (navigazione) - 20Hz/50Hz (drone/corse) |
| TTFF | - Avvio a freddo: ≤ 30 s - Avvio a caldo: ≤ 1s - Assistito da A-GPS: ≤ 5 s |
| Sensibilità | - Tracciamento: -165 dBm a -162 dBm - Acquisizione: -148 dBm a -160 dBm |
| Categoria di opzione | Scelte disponibili |
| Interfaccia dati | - UART (9600/115200 bps) - I2C/SPI - USB 2.0/3.0 - CAN bus (automotive) |
| Protocolli | - NMEA 0183 (di default) - UBX (binario U-blox) - RTCM 3.x (RTK) |
| Connettività wireless | - Bluetooth/BLE - Wi-Fi. - 4G LTE (con GNSS+moduli cellulari) |
| Categoria di opzione | Scelte disponibili |
| Tensione di funzionamento | - 3.3V (basso consumo) - 5 V (industriali) - Ampio raggio: 2,7V ∙ 5,5V |
| Consumo di energia | - Attivo: 25mA 50mA - sonno: < 1mA - Supercondensatore di riserva (facoltativo) |
| Intervallo di temperatura | - Commerciale: -20°C a +70°C - Industriale: -40°C a +85°C - Automotive: da -40°C a +105°C |
| Categoria di opzione | Scelte disponibili |
| Tipo di antenna | - Ceramica passiva (incorporata) - Attività esterne (SMA/FAKRA) - Montatura magnetica |
| Guadagno di antenna | - Standard: 28dB - Maggiore guadagno: 35 dB (per segnali deboli) |
| Categoria di opzione | Scelte disponibili |
| Certificazioni | - FCC/CE/RoHS |
| Categoria di opzione | Scelte disponibili |
| Registrazione dei dati | - Flash integrato (4MB 32MB) - Scatena microSD |
| Aggiornamenti del firmware | - OTA (Wi-Fi/cellulare) - Aggiornamento locale USB/UART |
| Funzioni speciali | - Geofencing - Conto dei morti (DR) - Anti-interferenza (di grado militare) |
Durata di conservazione: 12 mesi (non aperto).
AmbienteTemperatura:< 40°C
Umidità relativa:RH < 90%
Azione immediata: Dopo aver aperto il sacchetto sigillato, il modulo GPS deve essere sottoposto asaldatura a reflusso(infrarosso o fase di vapore)entro 168 ore.
Condizioni dell'officina durante il montaggio:
Temperatura:≤ 30°C
Umidità:RH ≤ 60%
Controllo della scheda di indicazione dell'umidità (HIC):
Distanza di sicurezza: ≤20% RH (blu) → Il modulo è asciutto.
Soglie di avvertimento:
30%~40% RH (rosa) → ModuloMaggiohanno assorbito l'umidità
40% RH (rosso) → moduloha assorbito l'umiditàe richiede la cottura prima dell'uso.
Tempo di esposizione totale: Dall'apertura del sacchetto al rilievo della saldaturanon superiore a 168 ore(7 giorni) in condizioni di laboratorio controllate.
